Bạn có biết timer tủ lạnh là gì? Cấu tạo và chức năng của timer xả đá tủ lạnh

Đăng bởi: Nguyễn Hoàng Giang

Timer tủ lạnh là bộ phận giúp tủ lạnh kiểm soát quá trình làm nóng, làm lạnh, xả tuyết đông, đảm bảo hoạt động ổn định. Tham khảo ngay bài viết để hiểu rõ hơn về cấu tạo, chức năng của timer xả đá tủ lạnh!

timer tủ lạnh là gì

Xem nhanh

1. Timer tủ lạnh là gì?

2. Cấu tạo timer xả đá tủ lạnh

3. Nguyên lý hoạt động

4. Chức năng của timer tủ lạnh

5. Cách kiểm tra timer xả đá tủ lạnh



1. Timer tủ lạnh là gì?

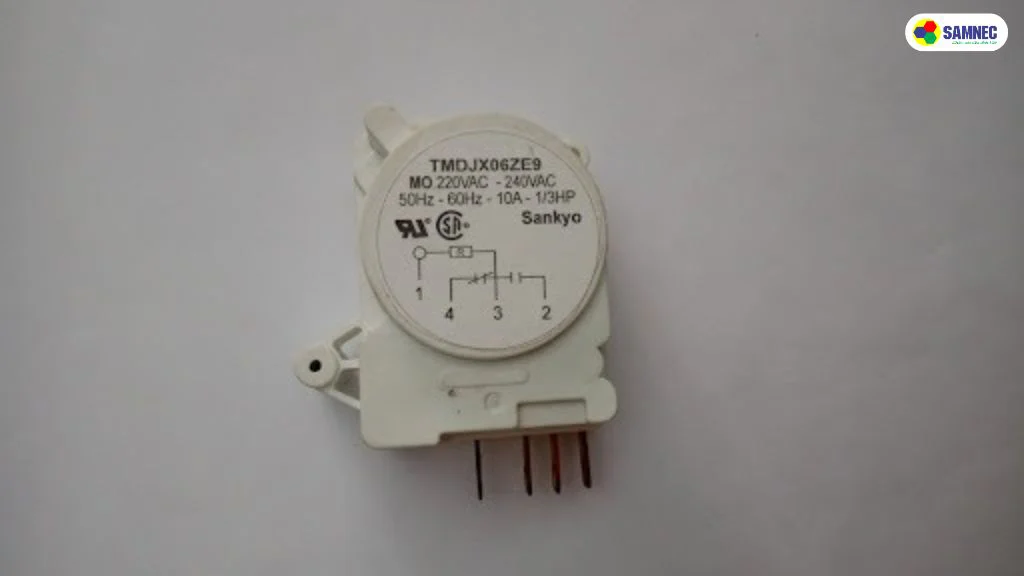

Timer tủ lạnh hay timer xả đá tủ lạnh là thiết bị đóng vai trò kiểm soát quá trình làm lạnh, làm nóng, xả tuyết rã đông của tủ. Nhờ đó, tủ lạnh duy trì được nhiệt độ ổn định, ngăn ngừa dàn lạnh bị đóng tuyết, đảm bảo hiệu quả hoạt động.

timer xả đá tủ lạnh là gì

Bạn có thể quan sát thấy timer xả đá tủ lạnh thường được bố trí trong ngăn rau củ quả hoặc sau lưng tủ lạnh ở hộp điện kế bên máy nén tủ lạnh.

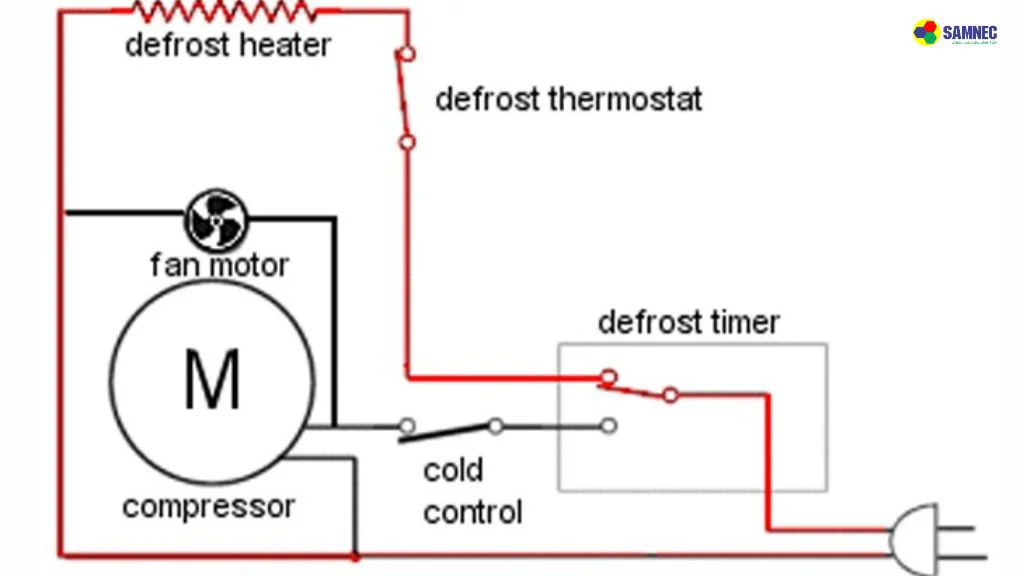

2. Cấu tạo timer xả đá tủ lạnh

Cấu tạo bên trong timer xả đá tủ lạnh gồm 4 bộ phận chính:

  • Động cơ điện xoay chiều (1 pha) đóng vai trò tương tự như động cơ máy nén.
  • Bánh răng giảm tốc truyền động.
  • Trục động cơ.
  • Bánh cam (tốc độ 1 vòng/24h).

cấu tạo timer xả đá tủ lạnh

3. Nguyên lý hoạt động

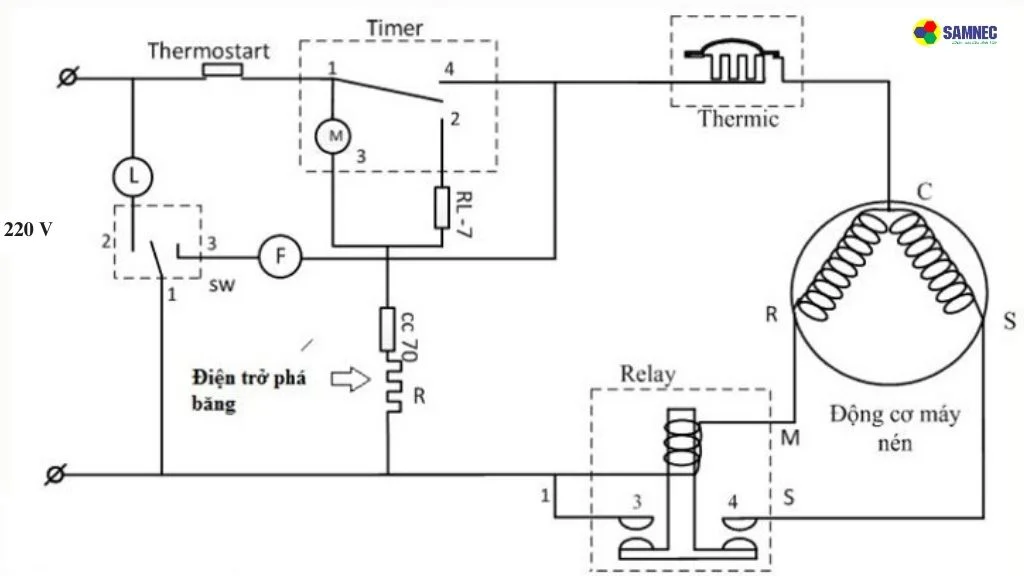

Khi cấp nguồn điện cho tủ lạnh, tiếp điểm 1 - 4 của timer xả đá sẽ đóng, lúc đó động cơ M sẽ quay đến thời gian phá băng.

Tiếp theo, trục cam sẽ tác động để tiếp điểm 1 - 4 mở ra và đóng tiếp điểm 1 - 2 của đồng hồ thời gian tủ lạnh.

Khi có dòng điện chạy qua rơ-le -7, cầu chì 70 và qua dây điện trở, dây điện trở sẽ làm nóng dàn bay hơi để kích hoạt tính năng xả đá trên tủ lạnh.

Trong lúc đó, khi nhiệt độ dàn bay hơi lớn hơn - 7 độ C, rơ-le -7 sẽ mở tiếp điểm ngừng cung cấp điện cho điện trở xả đá.

Lúc này, timer tủ lạnh có điện trở sẽ tiếp tục quay, tiếp điểm 1 - 2 của timer sẽ mở ra sau 15 phút và đóng tiếp điểm 1 - 4 lại để cấp nguồn điện cho máy nén tủ lạnh tiếp tục thực hiện quá trình làm lạnh.

Nguyên lý hoạt động timer xả đá tủ lạnh

4. Chức năng của timer tủ lạnh

Timer tủ lạnh có chức năng chính là ngắt điện cấp cho máy nén và cấp điện cho hệ thống điện trở xả đá, giúp làm tan lớp băng bám trên dàn lạnh của tủ.

Chức năng timer xả đá tủ lạnh

Tùy vào cấu tạo timer, tủ lạnh sẽ có thời gian xả đá khác nhau. Thời gian để tủ lạnh xả đá có thể là 6 tiếng, 8 tiếng, 12 tiếng, 24 tiếng nhưng thường sẽ chỉ rơi vào khoảng 8 tiếng.

5. Cách kiểm tra timer xả đá tủ lạnh

Để kiểm tra timer tủ lạnh có còn hoạt động tốt hay không không bạn có thể làm như sau:

  • Bước 1: Sử dụng đồng hồ thang đo để đo điện trở và đo giữa chân cuộn dây (chân 1 và 3).
    • Nếu kim chạy đến một nửa đồng hồ có nghĩa là timer tủ lạnh vẫn còn hoạt động bình thường.
    • Nếu như kim đồng hồ không chạy hoặc dịch chuyển lệch hoàn toàn về bên phải thì timer xả đá tủ lạnh đã bị hỏng.
  • Bước 2: Xoay trục timer cho đến khi nghe thấy âm thanh "tít tít" và tiếp tục đo điện trở tại tiếp điểm cấp nguồn cho hệ thống xả đá của tủ lạnh (điện trở giữa chân 3 và 2).
  • Bước 3: Khi quan sát thấy điện trở lên khoảng vài Ohm, bạn hãy xoay nhẹ trục đến khi nghe tiếng "tít tít" thứ hai.
  • Bước 4: Đo điện trở giữa chân 3 và 4 - là tiếp điểm cấp nguồn cho máy nén.

Kiểm tra tình trạng timer tủ lạnh

Hy vọng, qua bài viết này bạn đã hiểu rõ hơn về bộ phận timer tủ lạnh. Hãy liên hệ ngay hotline 1900 599 922 khi bạn cần nhân viên của Điện máy Samnec hỗ trợ.
